Tesla startet nicht wegen HVIL? Diagnose und Reparatur in Bayern

2025-09-28 14:49 Tesla Fehlercodes

HVIL bei Tesla - einfach erklärt und sicher gelöst

High Voltage Interlock Loop verständlich erklärt. Symptome. Ursachen. Professionelle Diagnose und Reparatur in Friedberg bei München.

Tesla HVIL BMS_w008 / BMS_f008 Hochvolt-Sicherheit Diagnose & Service

Der High Voltage Interlock Loop (HVIL) ist ein Sicherheitskreis, der alle Hochvolt-Steckverbindungen im Tesla überwacht. Erkennt der Kreis einen schlechten Kontakt oder eine Unterbrechung, öffnen die Hochvolt-Schütze. Start wird verweigert. Der Ladevorgang kann abbrechen. Im Fahrbetrieb wird eine Warnung protokolliert. Außerhalb der Fahrt bleibt die Hochvoltseite sicher abgeschaltet. 😊

4.8 VBMS-Soll
≈ 240 ΩGesamtwiderstand
≈ 20 mApro Lader-Strang

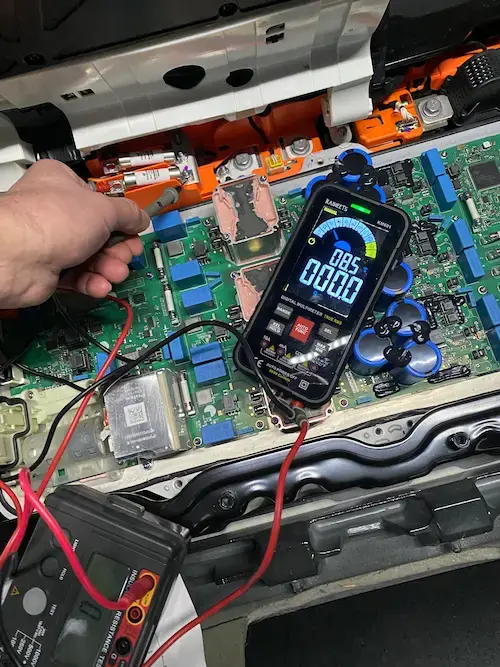

Einfachgrafik: HVIL überwacht alle HV-Verbindungen im Tesla
Der HVIL überwacht alle Hochvolt-Steckverbindungen.

Was macht der HVIL genau

Der BMS-Controller speist einen konstanten Prüfstrom in den HVIL-Pfad und misst den Spannungsabfall über definierte Widerstände. In der Praxis ergeben sich ≈ 240 Ω gesamt und rund 4.8 V. Weichen die Werte ab, meldet das System einen HVIL-Fehler. Typische Codes: BMS_w008 im Fahrbetrieb. BMS_f008 außerhalb der Fahrt.

Typische Symptome

  • Display-Hinweis „Service erforderlich“
  • Start verweigert oder Ladevorgang bricht ab
  • Klicken der Schütze ohne HV-Freigabe
  • Fehlereintrag mit Bezug auf HVIL bzw. BMS-Codes

Häufige Ursachen

  • Steckverbinder mit kurzen Pins an PTC-Heizer, Batterie-Kühlmittelheizer, AC-Kompressor in frühen Revisionen. Abhilfe: revidierte Steckerversion.
  • Reed-Schalter im HV-Junction-Box-Deckel beschädigt. Der Widerstand im Überwachungspfad steigt.
  • Lose oder nicht verriegelte Logikstecker an DCDC-Wandler (X040), Drive-Inverter (X250), Onboard-Lader (X042/X043), HVIL-Verbinder unter Rückbank (X976).

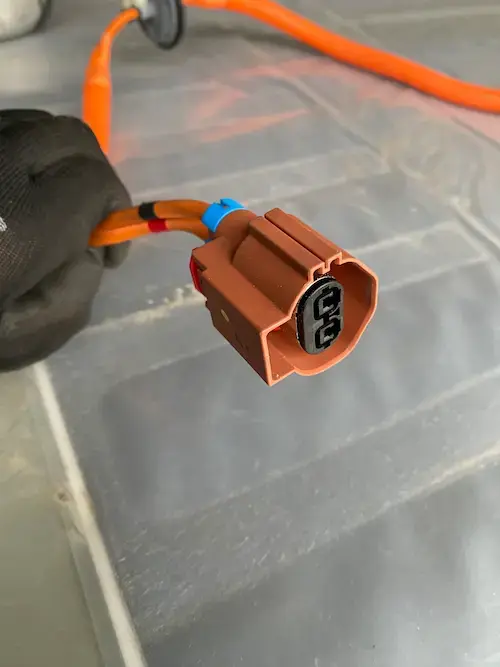

Revidierter HV-Stecker mit gelbem Punkt: verbessertes Pin-Design
Revidierte KET-Stecker mit gelbem Punkt sind robuster gegen Kontaktprobleme.

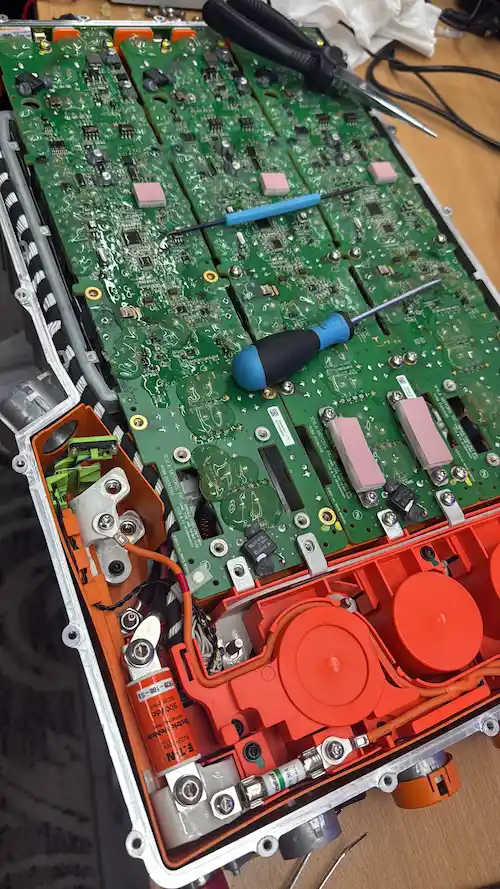

HV-Junction-Box: Reed-Schalter als typische Fehlerquelle
Im HVJB kann ein beschädigter Reed-Schalter den HVIL beeinflussen.

So diagnostizieren wir HVIL-Fehler professionell

Sicherheit zuerst. Arbeiten an Hochvolt nur mit Freigabe und PSA.

1
HV-Freigabe und Messvorbereitung.
2
Live-Überwachung der HVIL-Werte am Diagnosesystem. Erwartet: 4.8 V am BMS. ≈ 20 mA je Lader-Strang.
3
Wiggle- und Sichtprüfung an Steckern, Latches, Verriegelungen.
4
Widerstands- und Durchgangsmessungen an definierten Pins.
5
Crimp-, Pin-Drag- und Tension-Check an X040, X042, X043, X250, X976.
6
Revisionsteile verbauen, wenn Steckervarianten betroffen sind.
Diagnose: HVIL-Panel mit BMS-Spannung und HVIL-Strömen

FAQ – kurz und verständlich

Ist der HVIL zum Überbrücken da
Nein. Der HVIL ist ein Sicherheitskreis und darf nicht außer Kraft gesetzt werden.
Warum tritt das oft an Heizer oder Kompressor auf
Frühe Steckervarianten hatten kurze Pins. Die revidierte Ausführung behebt das zuverlässig.
Kann ich die Ursache selbst finden
Die Diagnose erfordert HV-Freigabe, Messausrüstung und Schulung. Bitte nicht selbst experimentieren.
